Capteur infrarouge KY-026

Référence: KY-026

Description: comme son nom l'indique, ce capteur détecte la présence de flamme et de haute température grâce à la présence d'ondes infrarouges, dans la gamme de fréquence de 760 nm (nanomètre) jusqu'à 1100 nm. La détection s'effectue dans un cône optimal de 60°.

Le seuil de détection du feu peut être réglé grâce à la petite vis dorée (un potentiomètre) située sur la partie bleue, afin de rendre le composant plus ou moins sensible. Tournez-la dans le sens des aiguilles d'une montre afin d'augmenter le seuil de détection (rendre moins sensible le détecteur), et inversement.

Intégration dans un circuit électronique

Voici à quoi servent les 4 broches de gauche sur l'image ci-dessus:

  • La broche marquée d'un symbole + doit être reliée à une broche d'alimentation 5V du Arduino.
  • La broche marquée d'un G doit être reliée à une broche GND (ground) du Arduino.
  • La broche A0 est une broche analogique qui renvoie la température mesurée de la flamme, le cas échéant
  • La broche D0, quant à elle, renvoie HIGH si du feu est détecté, et LOW sinon.

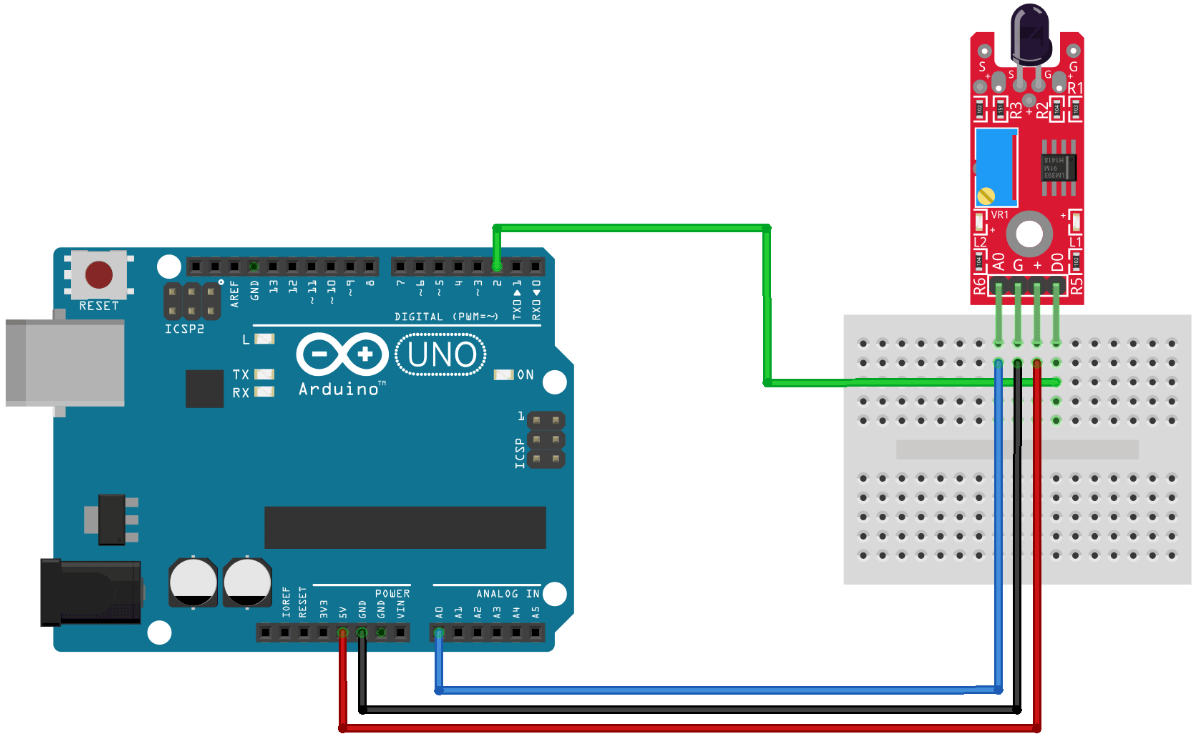

Ci-dessous, le montage de test que vous pouvez faire pour tester votre capteur.

Vous trouverez plus bas le code correspondant au montage ci-dessous.

Comment acheter ?

Pour ma part, j'ai utilisé ceux qui étaient présents dans les kits de démarrage. Je vous mets donc des liens pour que vous puissiez les acheter sur Gearbest et sur Amazon, mais sachez que je n'ai pas commandé ces références sur ces sites...

Exemple d'utilisation du détecteur de flamme KY-026

KY-026 datasheet par Joy-it
